用 MATLAB 遥控老主机上的 Gazebo：一次把仿真链路打通的技术流水账

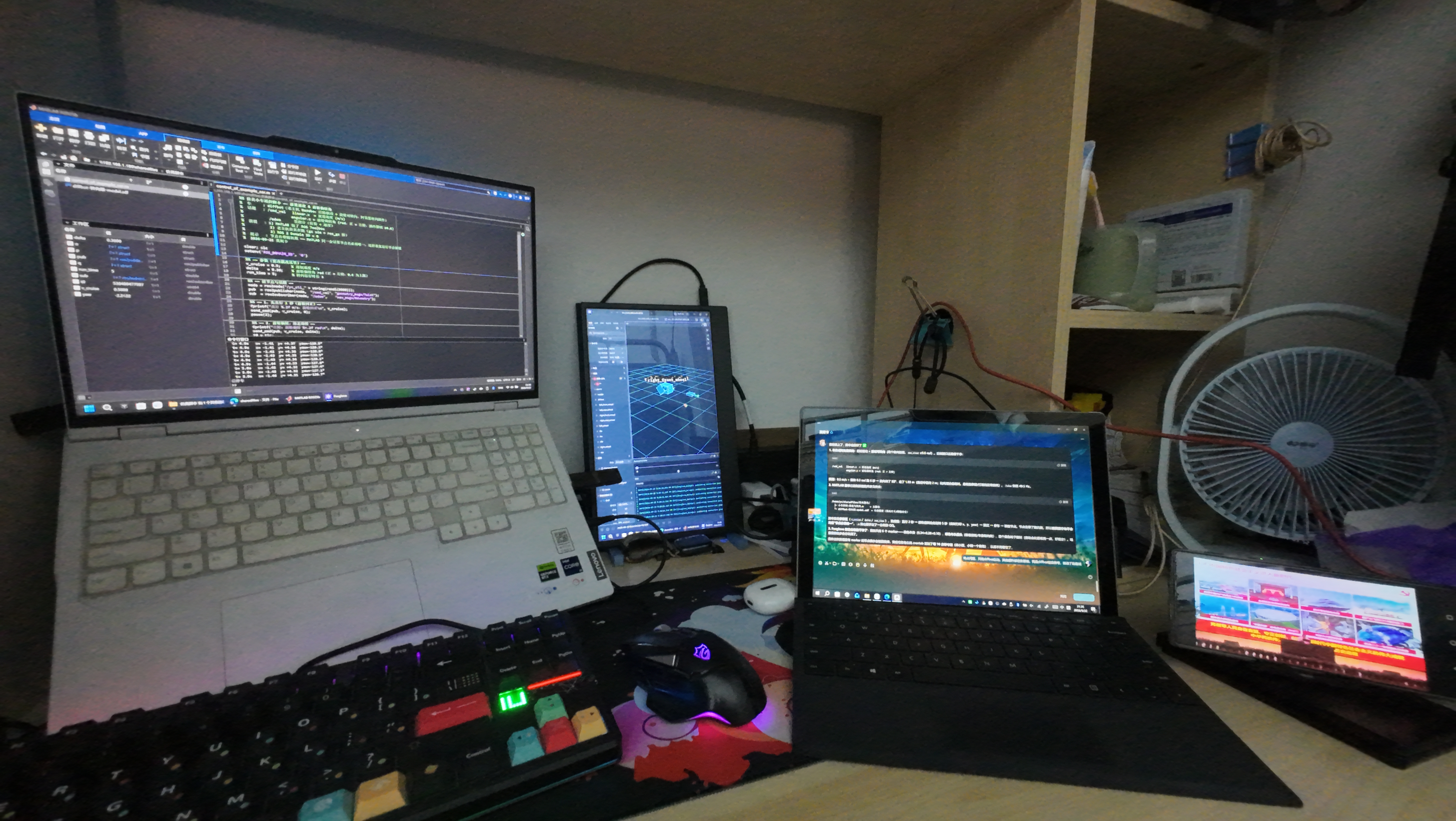

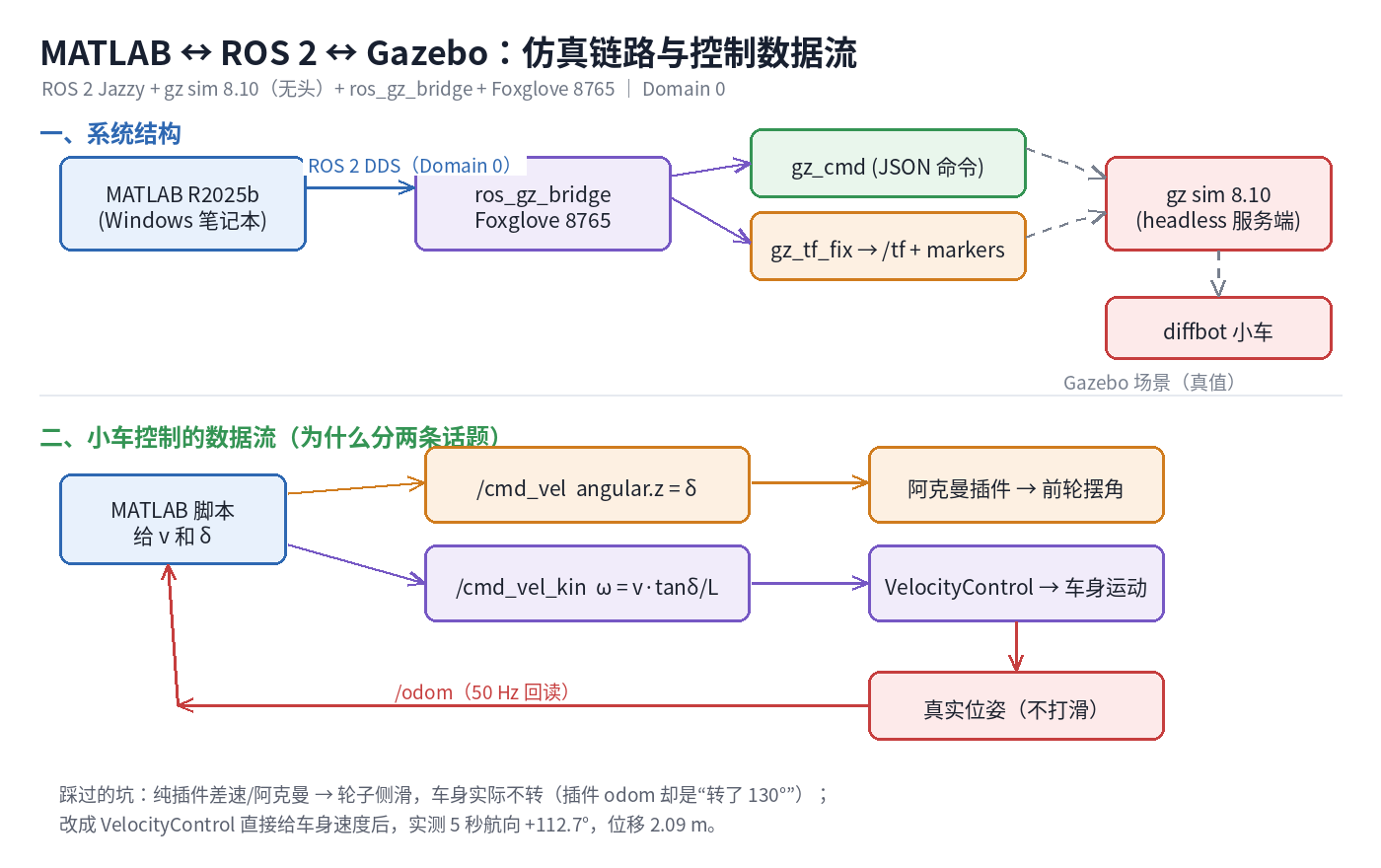

--- title: 用 MATLAB 遥控老主机上的 Gazebo：一次把仿真链路打通的技术流水账 date: 2026-09-22 tags: [ROS2, MATLAB, Gazebo, 仿真, 分布式] --- # 用 MATLAB 遥控老主机上的 Gazebo ## 起因 想做的实验很朴素：**笔记本上跑 MATLAB 做控制，老主机（Linux）跑 Gazebo 场景**，两边用 ROS 2 连起来。先把链路打通，再谈算法。 一路上踩的坑比想象多，记一下流水账。  ## 一、链路：MATLAB ↔ ROS 2 ↔ Gazebo - **老主机**：ROS 2 Jazzy + gz sim 8.10（**headless**，只跑服务端）+ `ros_gz_bridge`（用一个 yaml 逐条写话题映射）+ `foxglove_bridge`（8765） - **MATLAB 侧**：ROS Toolbox，直接当 ROS 2 节点用 - **Domain ID**：老主机上 `ROS_DOMAIN_ID` **根本没设**，走默认 **0**（进程环境变量、bashrc、启动脚本我都翻过了），MATLAB 侧也设 0 就行 顺手记两个小坑： 1. **关窗口 ≠ 退出 MATLAB**。同一个会话里节点名必须唯一，第二次建同名节点直接报「节点名称必须唯一」。现在我的脚本里节点名带随机数，随便重跑。 2. MATLAB 自带的 **ROS 2 Network Analyzer**（`ros2NetworkAnalyzer`，R2024b 才有）连接时要填 Domain ID；不想开 App 就用命令行：`ros2 node list` / `ros2 topic list`。 ## 二、这其实是一套分布式网络（没有中心节点） 跑了半天才意识到：这套东西本质上是个**去中心的分布式网络**，物理拓扑长这样： ``` Wi-Fi 主网段 192.168.1.0/24（路由器 192.168.1.1） ┌──────────────┬──────────────────┬─────────────────┐ MATLAB 笔记本 老主机 .88 PN40 .180 其它设备… │ │ 有线直连专线 192.168.50.0/24 └────── 老主机 .2 ←→ PN40 .1 ────────┘ ``` 老主机和 PN40 各有两张网卡，那条 `192.168.50.x` 是两机之间的**直连专线**，不经路由器。 **机制上，ROS 2 没有 master、没有中心服务器**，全靠 DDS 的自动发现： - 每个节点启动时往**多播地址**广播"我在这、叫什么、有哪些话题"（域 0，UDP 7400–7500 一段）； - 同一网段 + 同一 Domain ID 的节点互相听见 → 自动建立点对点连接（**多播只负责介绍，数据走单播**）； - 所以 MATLAB 一建节点，老主机那边的桥和 gz 节点就自动连上了——**不用配任何 IP**。 这也解释了我为什么只需要确认"Domain ID 是多少"：域对了，剩下的它自己会找。 **但"自动"就意味着"不保证"。** 多播有几个天然的脆弱点，今晚的坑基本都在这里： 1. **多网卡选错路**：老主机同时有 `.88` 和 `.2`，多播可能从"错的那张网卡"出去。笔记本只在 Wi-Fi 网段，如果它拿到的是 `192.168.50.x` 的地址，就会**发现成功、数据传不过去**（最难受的一种：看得见连不上）。 2. **Wi-Fi 的 AP 隔离 / 多播过滤**：很多路由器默认掐掉客户端之间的多播，节点互相就"看不见"。 3. **Windows 防火墙**：MATLAB 第一次跑会弹窗，没允许"专用网络"就静默丢包。 兜底招式（按顺序试）： ```matlab setenv('ROS_DOMAIN_ID','0') % 域对上 setenv('ROS_STATIC_PEERS','192.168.1.88') % 绕过多播，直接点名连 % 还不行就两边显式指定 RMW：rmw_fastrtps_cpp ``` **三条通道各有各的脾气**： | 通道 | 地址 | 特点 | |---|---|---| | **DDS（ROS 2）** | 多播发现，动态 | 零配置、自动组网；但依赖多播，跨网段/多网卡容易翻车 | | **Foxglove** | TCP `老主机:8765` | 点对点、**确定能通**，不受多播影响 | | **SSH** | TCP `老主机:22` | 控制面（我干活全靠它） | 排障套路也就出来了：**Foxglove 能连 → 网络本身是通的，问题在多播/域；Foxglove 也连不上 → 先查端口和路由。** 想把这套"做稳"，可以：固定静态 IP（省得 DHCP 换地址找不着人）、把那条直连专线专门用来跑 DDS（把 Wi-Fi 留给上网），或者干脆两边写死 `ROS_STATIC_PEERS`，彻底不依赖多播。 ## 三、桥接：把 gz 的东西变成 ROS 能看的 `ros_gz_bridge` 的配置文件里一条条写映射：`/clock`、`/odom`、位姿信息、`/cmd_vel`…… 另外自己写了两个小节点补桥的空白： - **gz_param_node**：订阅 `/gz_cmd`（字符串 JSON），能 spawn / delete 模型、改重力与物理步长，甚至跑任意 gz 命令，结果回在 `/gz_cmd_result` - **gz_tf_fix**：直读 gz 的 `pose/info` 文本流，发 `/tf` 和 `/gz_markers` 为什么不用桥自带的 `Pose_V → TFMessage`？因为**实体名会被丢掉**（`frame_id` / `child_frame_id` 全是空）。 ## 四、Foxglove 里"只有轴系没有模型" Foxglove 的 3D 面板不认 Gazebo 的场景几何——要么自己把模型转成 marker，要么就只能看 TF 的轴系。 做法：gz_tf_fix 每 100 ms 取一次位姿，给每个实体画一个 Marker（车身方块 + **绿色车头箭头** + 四个轮子圆柱），Foxglove 里勾上 `/gz_markers`、Fixed frame 设 `world`。 两个坑： 1. **连杆（轮子）在 gz 里给的是"相对车身"的局部位姿**，我一开始当成世界坐标发 → 车跑走了，轮子留在原地。改成「车身世界位姿 ∘ 连杆局部位姿」合成才正常。 2. 未知实体也画方块 → 场景里一堆 0.45 m 的幽灵方块；加了白名单，只画认识的东西。 ## 五、造车：从差速走到阿克曼转向 - **v1 差速小车**（DiffDrive）：`/cmd_vel` 发速度，车动了，`/odom` 稳定 49 Hz ✓ - **v2 加前轮转向**（AckermannSteering）：前轮确实会摆（指令 0.6 rad → 左轮 30.8°、右轮 20.7°，阿克曼差角是对的），**但车身物理上根本不转**：真实航向 0°，一路直线。 这里有个关键教训：**插件报的 odom 是"运动学乐观值"**。它自己算出来"转了 130°"，而 Gazebo 场景里的真实位姿是 0°。判断仿真里到底动没动，**要看场景真值（pose/info），不能信插件里程计**——我一开始就被它骗了。 继续排查：给轮子加摩擦（mu 2.0）、换回纯差速驱动，**都不转**。结论是 DART 的轮式接触在侧滑——轮子照转、前轮照摆，但抓不住地，车身拿不到偏航力矩。 **v3 的解法**：车身运动交给 gz 的 **VelocityControl**（直接给模型线速度/角速度，不受打滑影响），前轮摆角继续由阿克曼插件负责。又发现 VelocityControl 的订阅话题是**挂在 link 上**的（`/model/diffbot/link/base_link/cmd_vel`，SDF 里写的 `<topic>` 被忽略），于是在桥的配置里补了一条映射。 结果： ``` v = 0.5 m/s，前轮偏转 0.3 rad（ω = v·tanδ/L = 0.455 rad/s），跑 5 秒 → 真实航向 +112.7°，位移 2.09 m ✅ → 前轮摆角 +12.6° / +10.5° ``` ## 六、MATLAB 脚本长什么样 就两步：`/cmd_vel` 给**前轮偏转角**（阿克曼插件），`/cmd_vel_kin` 给**车身速度**（VelocityControl），角速度按自行车模型 `ω = v·tanδ/L` 自动换算。 改脚本顶上的 `v_cruise` 和 `delta` 就能玩，节点名带随机数，随便重跑。 ## 心得 1. **仿真里"插件说的"不一定是真的**——odom 说转了、场景真值说没转，这种情况真实存在。 2. **先把最小可验证单元做出来**：先让车能直线动起来，再去谈转向。 3. **话题名要对齐作用域**：link 级话题和全局话题不是一回事，桥里必须写全。 4. **分布式靠多播"自动"，但自动不等于可靠**：多网卡、Wi-Fi 隔离、防火墙，任何一个都能让你"看得见连不上"。 5. **每次改动都落成脚本**——今晚的定位全靠脚本反复复现，靠手点是查不出来的。  <video controls style="width:100%; max-width:800px;" src="/uploads/2026/9/1790088177309-944695644.mp4"></video>
